Точение
Найдено: 64
В данном разделе представлены токарные державки D&P Tools для наружного точения. Державки рассчитаны на твердосплавные пластины трёх форм. Это ромб 80°, ромб 55° и квадрат.
Державка обрабатывает цилиндрические поверхности, торцы, уступы и фаски. Пластина крепится в гнездо державки. Когда кромка износилась, пластину поворачивают другой вершиной или меняют, резец со станка снимать не нужно.
Чем отличаются державки

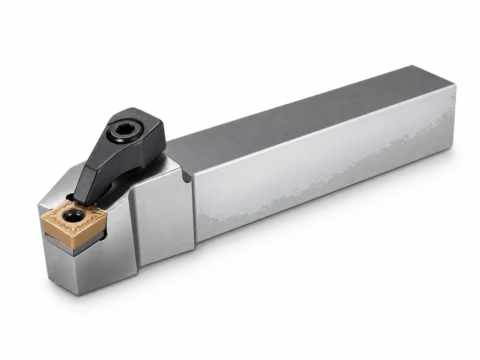

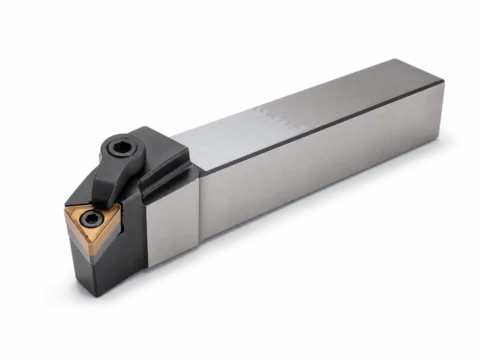

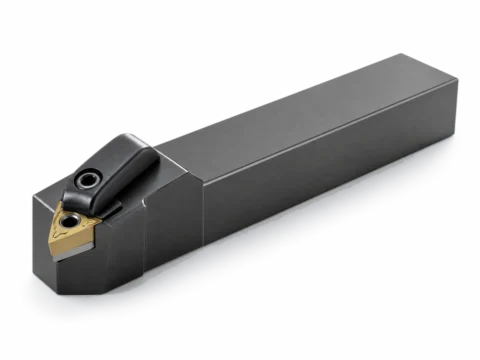

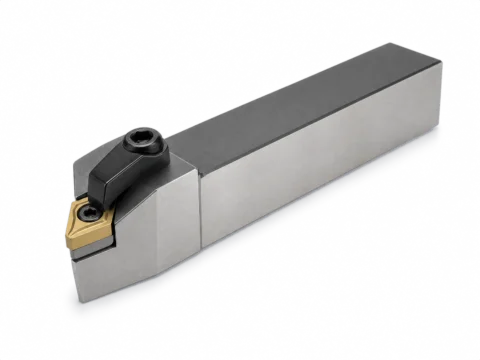

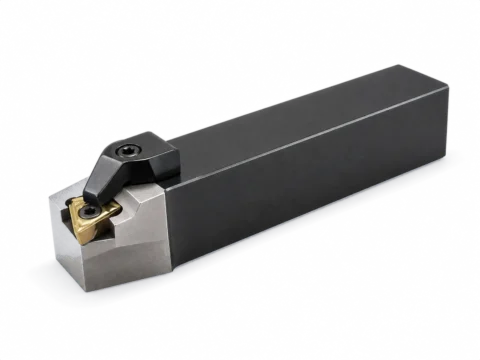

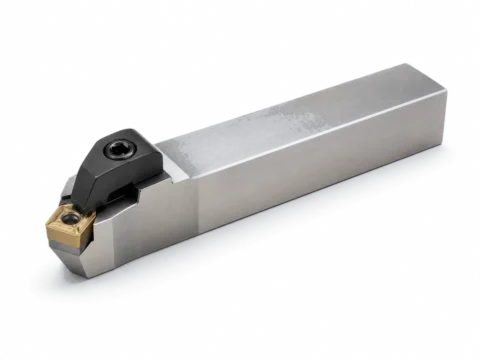

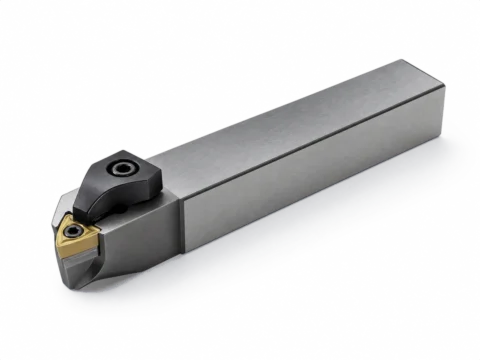

- Под ромб 80° (код начинается на MC или DC) — самые универсальные. Подходят для черновой и получистовой обработки, у пластины четыре рабочие вершины.

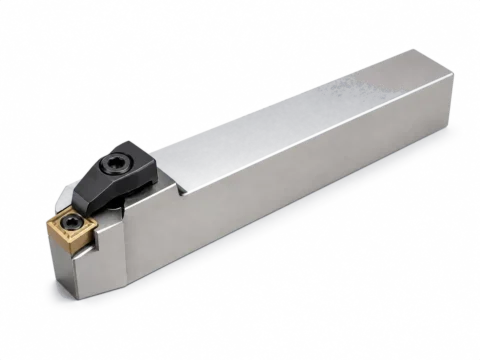

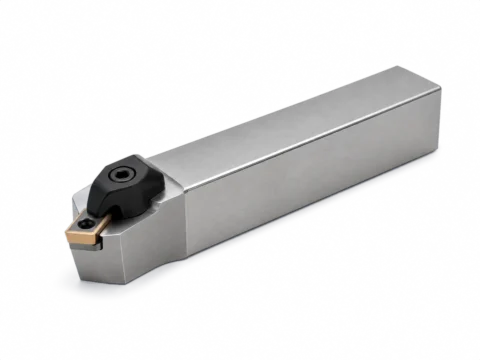

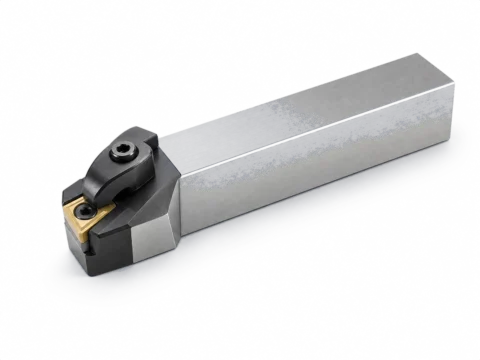

- Под ромб 55° (MD, DD) — для контурного точения и подхода к уступам. Острее вершина, меньше нагрузка на станок.

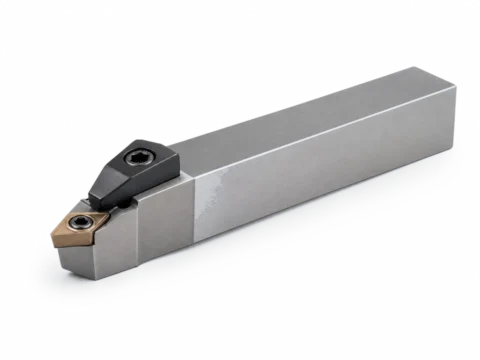

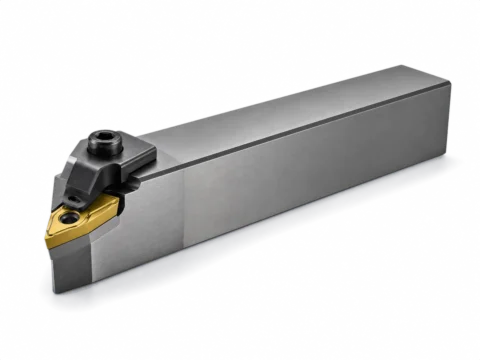

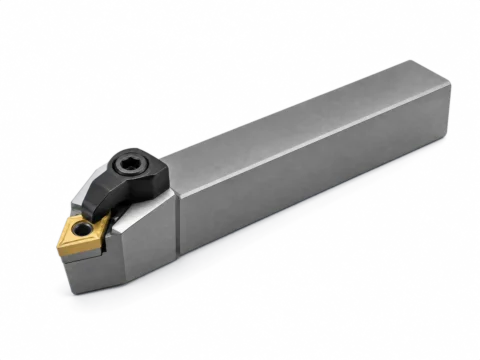

- Под квадрат (MS, DS) — для продольного точения и снятия фасок. У пластины восемь рабочих вершин, это самый экономичный вариант.
- Первая буква кода показывает крепление пластины. Буква M означает прижим сверху и штифт. Буква D означает жёсткий двойной прижим, он нужен для тяжёлой черновой обработки.
Как подобрать
Сначала посмотрите сечение резца, которое встаёт в резцедержатель вашего станка, например 20×20 или 25×25 мм. Державка с бо́льшим сечением не войдёт, с меньшим будет вибрировать.
Затем выберите угол державки под операцию. Для точения вала с подрезкой торца берут угол 95°. Для фасок подойдёт 45°. Для контура с поднутрением нужен угол 93° или 107,5°.

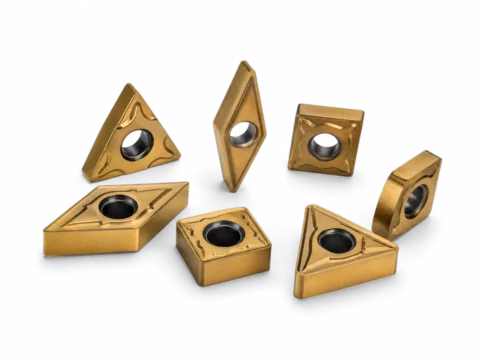

Потом размер пластины. Чем длиннее кромка, тем глубже можно снимать за проход. После этого подберите сплав пластины под материал детали. Для стали, нержавеющей стали, чугуна и цветных металлов сплавы разные.
Где чаще всего ошибаются
- Путают исполнение. Правая державка (R) и левая (L) работают в разные стороны, а нейтральная (N) — в обе.
- Берут пластину не того размера. Державка под ромб 80° с кромкой 12 мм не примет пластину 16 мм, даже если форма та же.
- Ставят позитивную пластину в державку под негативную. Все державки этого раздела рассчитаны на пластины с задним углом 0°, в коде пластины вторая буква N.
- Для нержавеющей стали берут пластину для обычной стали. Металл налипает на кромку, и она быстро изнашивается.
