Фрезерные патроны HSK-A по DIN69893-A; IS012164

В данном разделе представлены патроны D&P Tools с хвостовиком HSK-A по DIN 69893-1 и ISO 12164-1. Хвостовики от HSK32A до HSK100A, больше всего HSK63A, HSK100A и HSK50A.

Здесь есть термозажимные патроны 3° и 4,5°, высокоскоростные цанговые GSK и GER, цанговые под мини-цанги ER-M, сверлильные APU и CPU и синхронные резьбонарезные TC.

HSK-A садится в шпиндель конусом и одновременно прижимается фланцем к торцу. За счёт этого он держит точность и жёсткость на высоких оборотах. Канавка на фланце нужна для захвата манипулятором, а пазы на конце хвостовика передают крутящий момент.

Чем отличаются патроны

• Термозажимные 4,5° — жёсткие, для фрезерования с нагрузкой.
• Термозажимные 3° — тоньше носик, проходят в глубокие карманы и близко к стенкам.

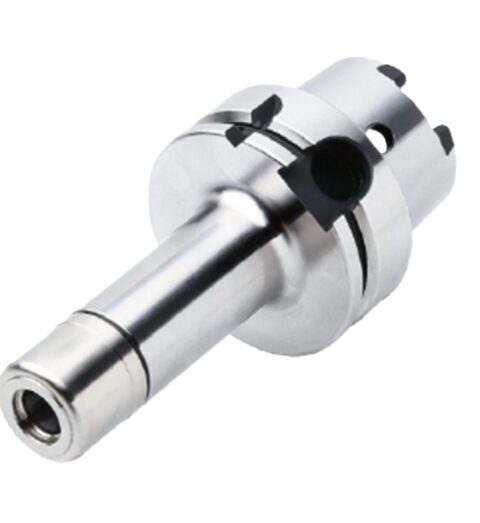

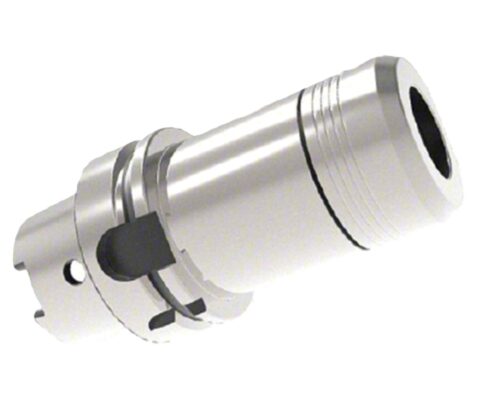

• GSK и GER — высокоточные цанговые для высоких оборотов, диаметр меняется сменой цанги.

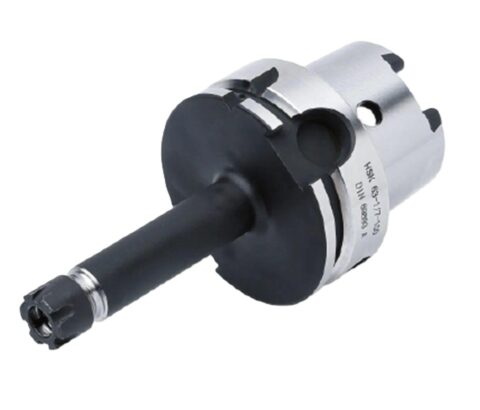

• ER-M — цанговые патроны с уменьшенной гайкой под цанги ER11, ER16 и ER20, для мелкого инструмента и работы близко к стенкам.

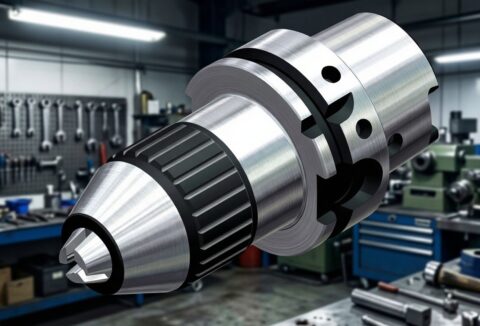

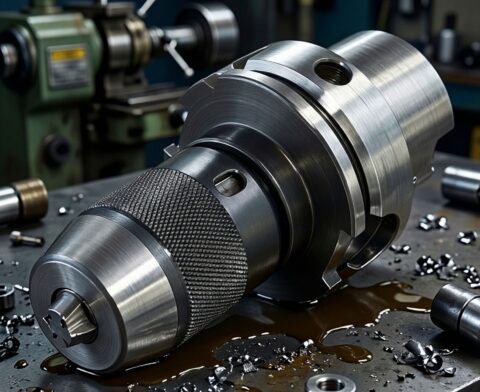

• APU и CPU — сверлильные, для свёрл с цилиндрическим хвостовиком.
• TC — для нарезания резьбы метчиком на станках с жёстким нарезанием.

Как подобрать

Сначала проверьте размер HSK вашего шпинделя: цифра в обозначении, например 63, это диаметр фланца в мм. Затем выберите тип патрона под операцию и диаметр хвостовика инструмента.

Для термопатрона нужна установка нагрева. Если её нет, берите цанговый GSK или GER.

Где чаще всего ошибаются

• Путают HSK-A и HSK-E. Хвостовики одного размера, но у HSK-E нет приводных пазов, патроны не взаимозаменяемы.
• Берут термопатрон 3° для тяжёлого фрезерования. Тонкий носик даёт вибрацию, для нагрузки лучше 4,5°.
• Не чистят конус и торец шпинделя. Стружка под фланцем сбивает точность всей системы.
