Описание

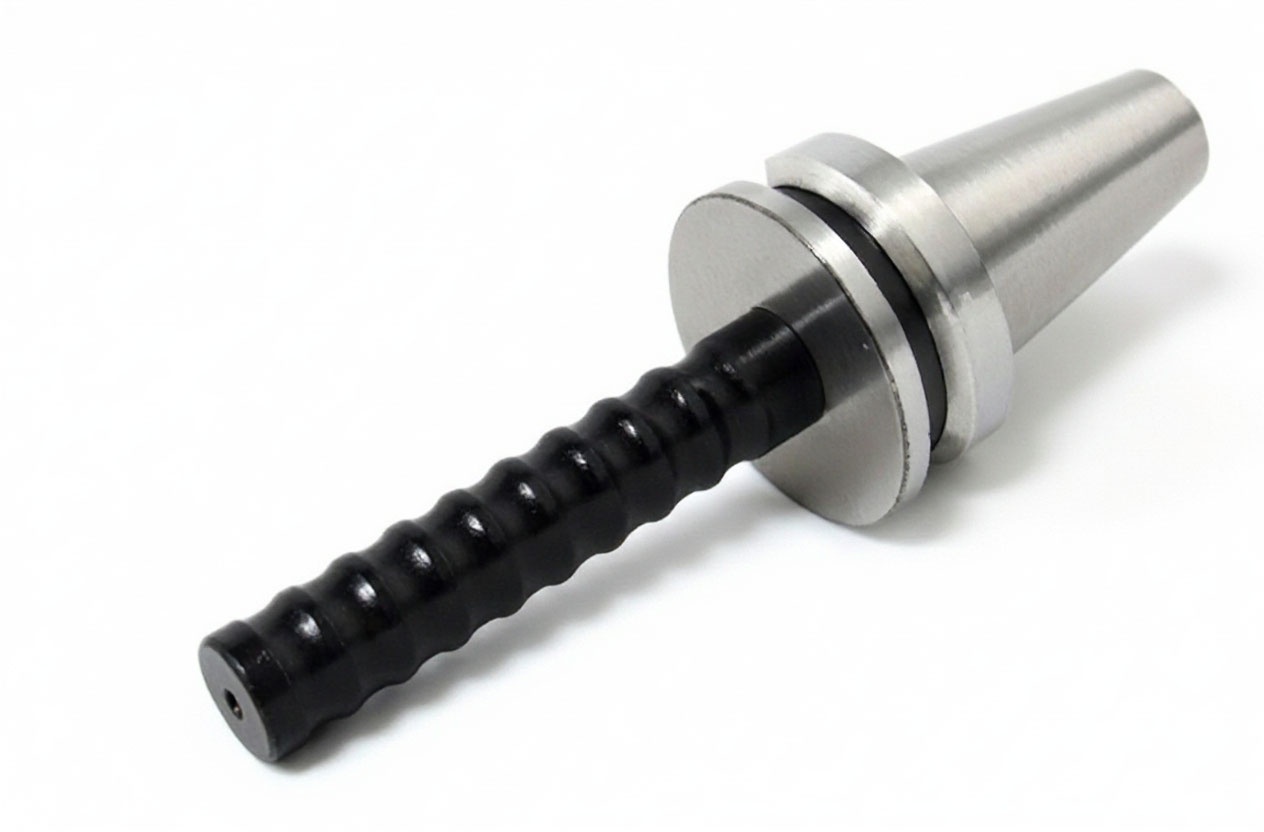

Патрон BT30-ATC — это набор инструментов для проверки и корректировки точности позиционирования между шпинделем станка и манипулятором автоматической смены инструмента (ATC), а также между манипулятором и магазином инструментов. Его использование позволяет предотвратить повреждение конусов шпинделя, снизить биение и продлить срок службы станка, держателей инструментов и режущих инструментов.
Состав набора
В зависимости от производителя и модели набор может включать разные компоненты:
- ✔ адаптор, который устанавливается в шпиндель станка;
- ✔ фланец, который крепится к манипулятору ATC;
- ✔ выравнивающая пробка, которая вставляется в отверстия адаптора и фланца для проверки соосности;
Также в некоторых наборах могут присутствовать дополнительные элементы, например, позиционирующие штифты или калибровочные кольца.
Компоненты обычно поставляются в удобном кейсе для хранения.
Назначение
BT30-ATC используется для:
- проверки соосности между шпинделем и манипулятором ATC;
- выявления потенциальных проблем с машиной и снижения вероятности поломки;
- продления срока службы шпинделя, держателей инструментов и режущих инструментов;
- корректировки положения манипулятора ATC при необходимости;
- проверки соосности между манипулятором и карманами магазина инструментов.
Принцип работы и преимущества
Общий алгоритм использования набора может выглядеть так:
- Очистить шпиндель с помощью специального очистителя
- Установить адаптор (AL Shank) в шпиндель и зафиксировать его
- Установить фланец (AL Flange) в манипулятор ATC и переместить манипулятор к шпинделю.
Вставить выравнивающую пробку (AL Plug) в отверстия адаптора и фланца. Если пробка вставляется легко и плавно, выравнивание выполнено правильно. Если возникают сложности, требуется корректировка позиционирования манипулятора.
В некоторых случаях для точной настройки может использоваться циферблатный индикатор. С его помощью определяют максимальное и минимальное значения при медленном вращении пробки. Разница между этими значениями указывает на величину несоосности, которую необходимо скорректировать.
Особенности
- доступен для разных типов конусов BT30;
- совместим с определёнными типами шпинделей;
- помогает предотвратить износ конусов и снизить биение, что улучшает качество обработки и снижает затраты на обслуживание.
Характеристики
| Тип товара | Оправка для регулировки оси АТС |
| Серия | АТС |
| Конус | BT30 |
| Материал | Закаленная инструментальная сталь |
Комплектация
-
- Патрон BT30-ATC
Размеры

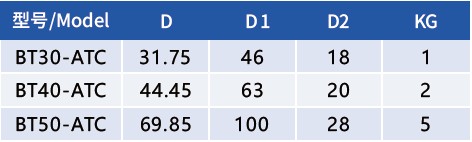

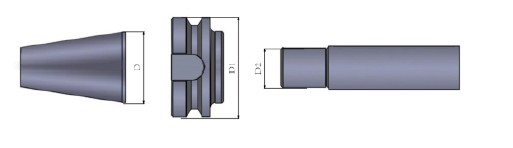

| Модель | Диаметр фланца, мм D1 | диаметр наконечника, мм D2 | Диаметр конуса, мм D | Вес, кг |
|---|---|---|---|---|
| BT30-ATC | 46 | 18 | 31,75 | 1 |
Доставка и оплата
Доставка: по России транспортными компаниями.
Срок поставки: 21–28 дней.
Оплата: безналичный расчет.
