Описание

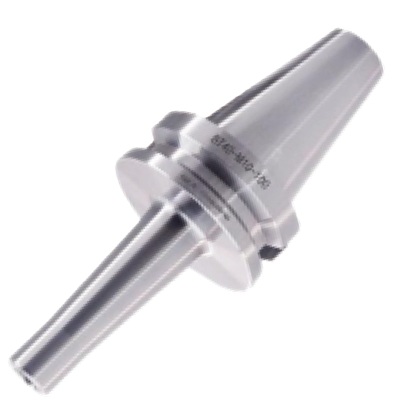

Патрон BT40-BOM08 — это патрон для фрез с резьбовым хвостовиком.
Ключевая особенность конструкции — фиксация инструмента за счет внутренней резьбы, а не цангового зажима. Это обеспечивает более высокую жесткость и точность при обработке
Конструктивные особенности
- Хвостовик: BT — тип хвостовика (конус 7:24, стандарт MAS403 / BT). Обеспечивает надёжное крепление в шпинделе станка с автоматической сменой инструмента (модели BT40, BT50 и т. д.)
- BOM — обозначение типа держателя. Указывает на винтовой способ фиксации инструмента: фреза закрепляется за счёт вкручивания оправки в резьбовой хвостовик инструмента.
Принцип работы и преимущества
В отличие от цанговых или гидравлических патронов, BT‑BOM использует прямое резьбовое соединение с инструментом
- Оправка имеет внутреннюю резьбу (обычно M6, M8, M10, M12, M16 — в зависимости от модели).
- Фреза должна иметь соответствующий резьбовой хвостовик.
Инструмент вкручивается в оправку, создавая жёсткую монолитную конструкцию.
Ключевые преимущества
- Высокая жёсткость. Отсутствие упругих элементов (как в цангах) исключает проскальзывание и повышает устойчивость к вибрациям
- Точность. Минимальное радиальное биение (≤ 0,003 мм) обеспечивает высокое качество обработки
- Надёжность при тяжёлых режимах резания. Идеально подходит для черновой обработки, фрезерования глубоких карманов и работы с твёрдыми материалами
- Долговечность. Конструкция менее подвержена износу по сравнению с цанговыми системами
🟡 Под заказ
🚚 Срок поставки: 21–28 дней
📦 Прямые поставки от производителя
Характеристики
| Тип товара | Патрон для фрез с резьбовым хвостовиком |
| Серия | BOM |
| Конус | BT40 (MAS403, конус 7:24) |
| Радиальное биение | ≤ 0,003–0,005 мм |
| Материал | Закаленная инструментальная сталь |
| Резьбовые стандарты | M6, M8, M10, M12, M16 (выбор зависит от размера инструмента) |
| Класс балансировки | G6.3 (подходит для высоких оборотов, до 12 000 об/мин и выше) |
| Подача СОЖ | часто реализована через центральное отверстие (тип AD) для эффективного охлаждения и удаления стружки |
Комплектация
-
- Патрон BT40-BOM08.

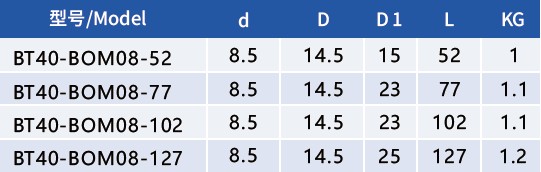

Размеры
| Модель | Диаметр внутр, мм d | Длина до конуса, мм L | Диаметр наруж, мм D | Диаметр шейки, мм D1 | Вес, кг |
|---|---|---|---|---|---|
| BT40-BOM08-52 | 8.5 | 52 | 14.5 | 15 | 1 |
| BT40-BOM08-77 | 8.5 | 77 | 14.5 | 23 | 1.1 |
| BT40-BOM08-102 | 8.5 | 102 | 14.5 | 23 | 1.1 |
| BT40-BOM08-127 | 8.5 | 127 | 14.5 | 25 | 1.2 |
Доставка и оплата
Доставка: по России транспортными компаниями.
Срок поставки: 21–28 дней.
Оплата: безналичный расчет.
