Описание

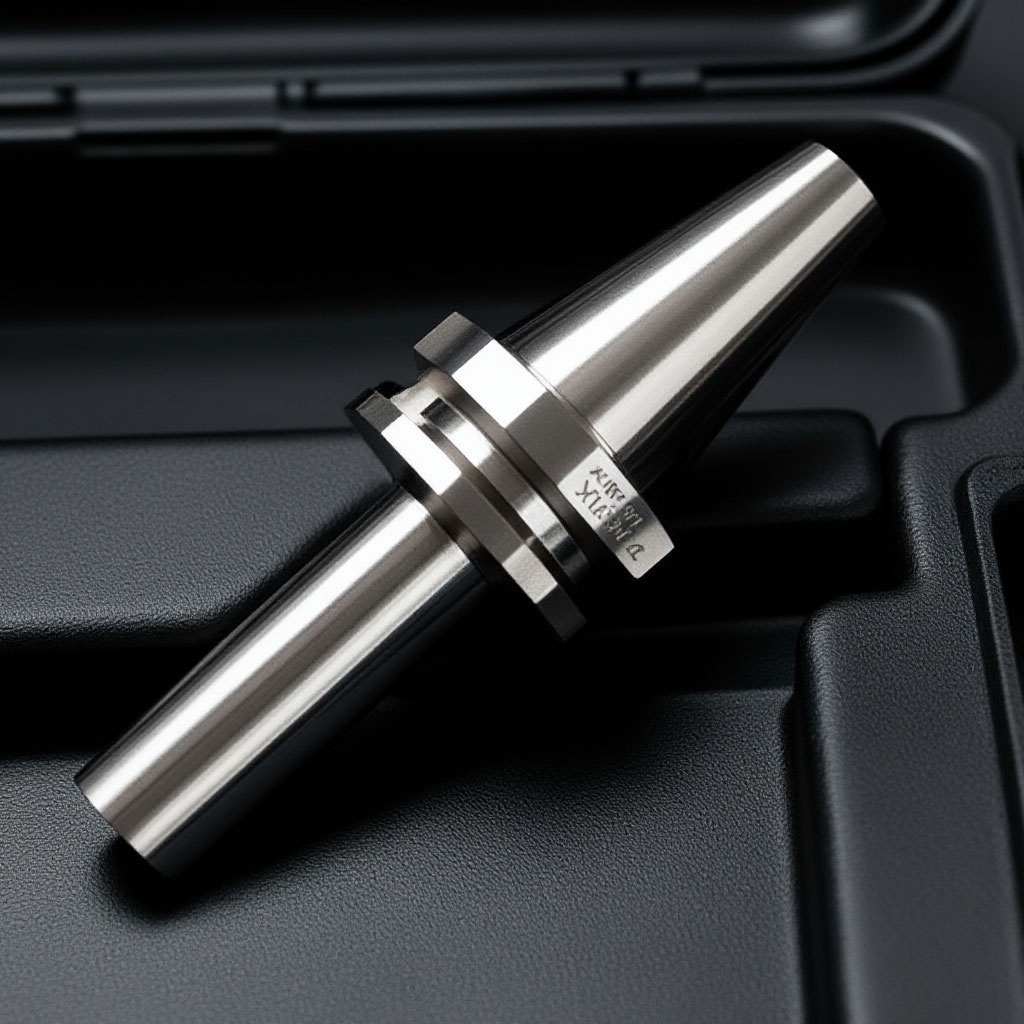

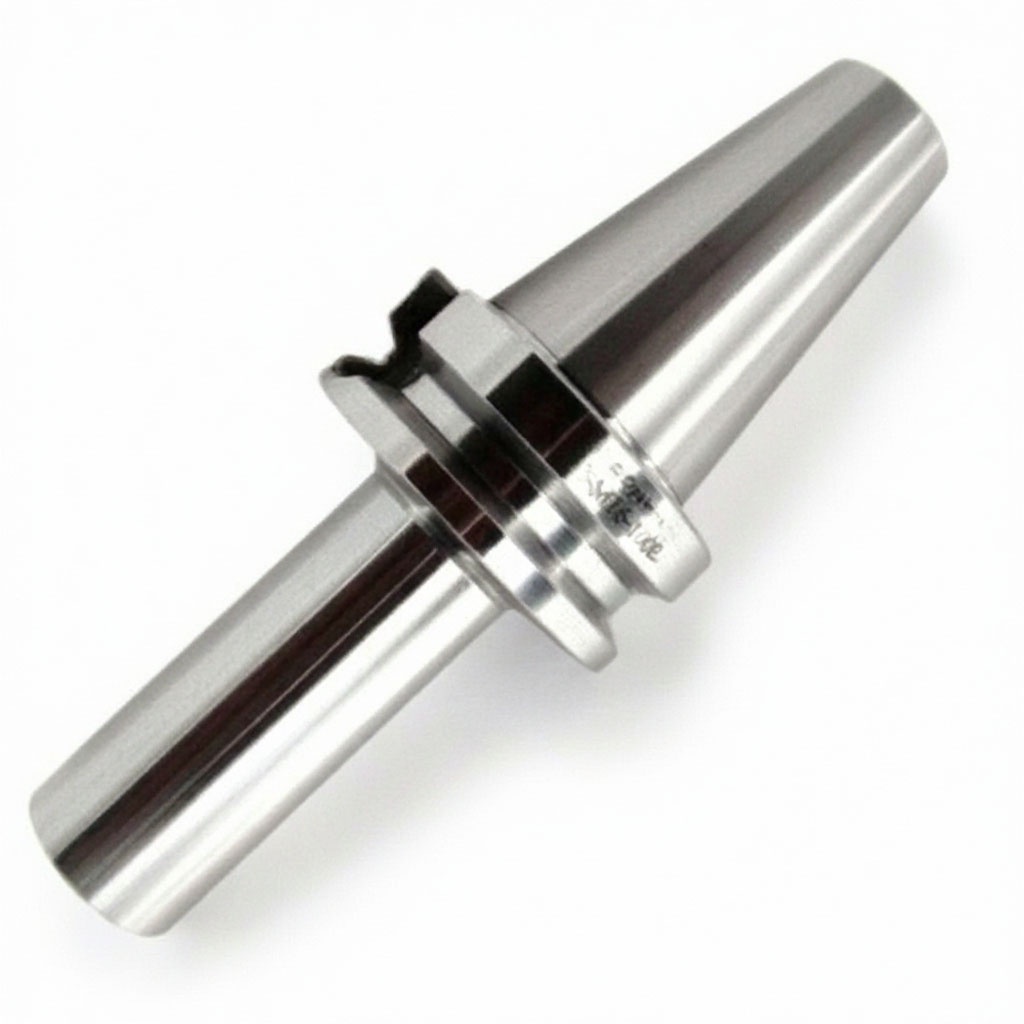

Патрон BT40-M16 — это резьбовой держатель (оправка) для концевых фрез с цилиндрическим хвостовиком для станков с ЧПУ.
Ключевая особенность конструкции — фиксация инструмента за счет внутренней резьбы, а не цангового зажима. Это обеспечивает более высокую жесткость и точность при обработке
Конструктивные особенности
- Хвостовик: Имеет конус BT (стандарт MAS403, 7:24) для установки в шпиндель станка (BT30, BT40, BT50)
- Зажим: Внутри оправки нарезана резьба (обычно M6, M8, M10, M12, M16), которая напрямую вкручивается в резьбовой хвостовик концевой фрезы или инструмента
- Передача момента: Резьбовое соединение исключает проскальзывание, передавая 100% крутящего момента от шпинделя на инструмент.
Принцип работы и преимущества
- Высокая жесткость
Благодаря отсутствию упругих элементов (как в цанговых патронах ER) система работает как единое целое, что критично при черновой обработке и работе с вибрациями. - Точность
Минимальное биение (обычно ≤ 3 мкм) и отсутствие люфтов обеспечивают высокое качество поверхности. - Надёжность при высоких нагрузках
Резьбовой зажим лучше справляется с ударными нагрузками и осевыми силами, чем цанга.
🟡 Под заказ
🚚 Срок поставки: 21–28 дней
📦 Прямые поставки от производителя
Характеристики
| Тип товара | Патрон для сменных фрезерных головок |
| Серия | M16 |
| Конус | BT40 |
| Радиальное биение | ≤ 3 мкм |
| Материал | Закаленная инструментальная сталь |
| Резьбовые стандарты | M6, M8, M10, M12, M16 (выбор зависит от размера инструмента) |
| Класс балансировки | G6.3 (подходит для высоких оборотов) |
| Подача СОЖ | часто реализована через центральное отверстие (тип AD) |
Комплектация
-
- Патрон BT40-M16.

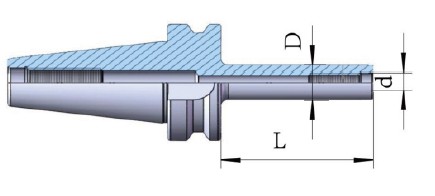

Размеры

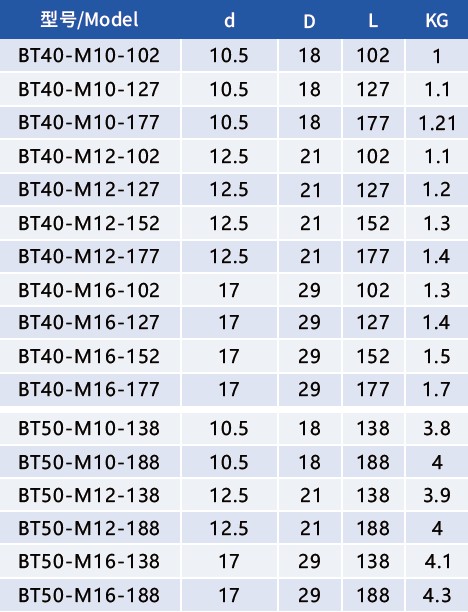

| Модель | Диаметр внутр, мм d | Длина до конуса, мм L | Диаметр наруж, мм D | Вес, кг |
|---|---|---|---|---|
| BT40-M16-102 | 17 | 102 | 29 | 1.3 |
| BT40-M16-127 | 17 | 127 | 29 | 1.4 |
| BT40-M16-152 | 17 | 152 | 29 | 1.5 |
| BT40-M16-177 | 17 | 177 | 29 | 1.7 |
