Описание
MDQNR/L — это токарная державка для наружного точения металла со сменными пластинами. Предназначена для продольного точения и подрезки торца.
- ✔ Производитель: D&P Tools
- ✔ Тип крепления: M — прижим клин-прихватом сверху.
- ✔ Форма пластины: D‑ромбические 55° (форма D), чаще всего DNMG110404/08, DNMA110408 и аналоги по ISO
- ✔ Размер пластины: 11 мм
- ✔ Сечение державки: 16×16, 20×20, 25×25 мм
- ✔ Направление обработки: Левое или Правое
- ✔ Длина: 100, 125, 150 мм
- ✔ Материал: Инструментальная сталь 42CrMo (после термической обработки твёрдость — HRC 45–46)
- ✔ Главный угол в плане: 107,5°x107,5°
- ✔ Задний угол пластины: 0°
Совместимость
Державка работает со сменными твердосплавными пластинами типа DN..1104… Форма пластины выбирается в соответствии с углом в плане.
🟡 Под заказ
🚚 Срок поставки: 21–28 дней
📦 Прямые поставки от производителя
Комплектация
В комплект входят державка, винт CTM513 и ключ (L2). Пластины в комплект не входят и приобретаются отдельно.
Характеристики
| Тип товара | Токарная державка для наружного точения |
| Серия | MDQNR/L |
| Пластина | DN…1104… |
| Подкладная пластина | MD1103 |
| Винт пластины | CTM513 |
| Ключ | L2 |
| Прижим | HL1813 |
| Винт прижима | ML0625 |
| Ключ | L3 |
Комплектация
-
- MDQNR/L — это токарная державка для наружного точения металла со сменными пластинами
- MDQNR/L — это токарная державка для наружного точения металла со сменными пластинами

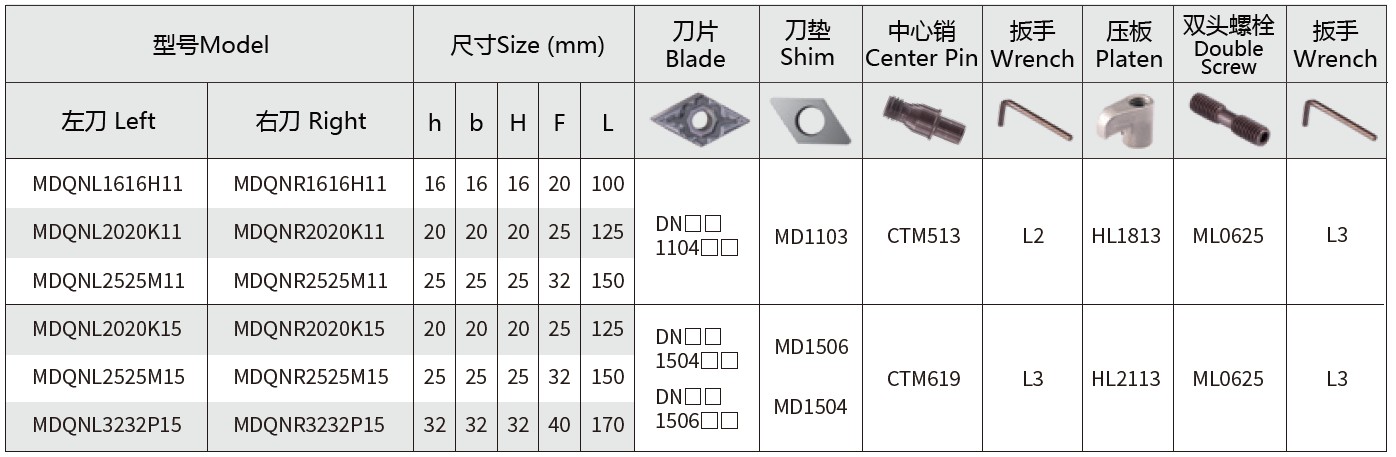

Размеры
| Модель | Высота, мм h | Ширина, мм b | Высота, мм H | Ширина, мм F | Дина общая, мм L |
|---|---|---|---|---|---|
| MDQNR1616H11 | 16 | 16 | 16 | 20 | 100 |
| MDQNR2020K11 | 20 | 20 | 20 | 25 | 125 |
| MDQNR2525M11 | 25 | 25 | 25 | 32 | 150 |
| MDQNL1616H11 | 16 | 16 | 16 | 20 | 100 |
| MDQNL2025K11 | 20 | 20 | 20 | 25 | 125 |
| MDQNL2525M11 | 25 | 25 | 25 | 32 | 150 |
