Описание
SPMG 050204-DG DPM354U — это сменная твердосплавная пластина (квадратной формы) для режущего инструмента (чаще всего для корпусных свёрл или токарных державок).
Расшифровка маркировки
- SPMG — тип пластины: квадратная, с задним углом, предназначена для крепления винтом (распространённый стандарт для сменных пластин).
- 050204 — габаритные размеры: сторона ~5 мм, толщина ~2 мм, радиус при вершине ~0,4 мм (точные значения зависят от стандарта производителя).
- DG — исполнение стружколома: геометрия, которая помогает дробить и отводить стружку, стабилизирует резание и снижает вибрации.
- DPM354U — марка сплава и покрытие: износостойкий твёрдый сплав с покрытием для стабильной работы в широком диапазоне условий (обычно подходит для стали, нержавейки, иногда чугуна).
В наличии, на складе
Прямые поставки от производителя

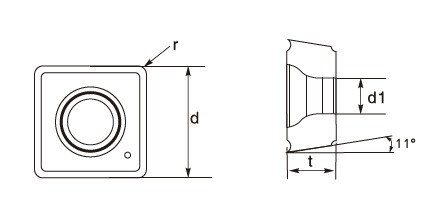

Характеристики
| Тип товара | Пластина твердосплавная |
| Серия |
SPMG |
| Длина кромки, d |
5 мм |
| Толщина, t |
2.38 мм |
| Радиус при вершине, r | 0.4 мм |
| Диаметр отверстия под винт, d1 | 2.25 |
| Винт | M2.25×5 |
Применение
- В корпусных свёрлах — пластины ставят на корпус сверла: центральную и периферийную. Такая пластина может быть периферийной для сверления отверстий от ~10–14 мм.
- На токарном инструменте — если державка рассчитана на такие мелкие пластины, ими делают чистовую или получистовую обработку небольших диаметров.
- В расточных или мини-фрезерных системах — для точной обработки малых отверстий и фасок.
Практические нюансы
- Совместимость. Форма и размер посадочного места должны строго соответствовать держателю/корпусу сверла. Даже небольшое несовпадение по углу или размеру приводит к поломке пластины или плохому качеству отверстия.
- Режимы резания. Для пластин такого размера обычно используют умеренные подачи и высокие обороты: это компенсирует малый размер режущей кромки и снижает риск скола
- СОЖ. При сверлении и точении мелких пластин подача СОЖ в зону резания сильно повышает стойкость инструмента.
